HARDWARE / 硬件方案

设备硬件深度解析Device Hardware · 大小基站实物与架构

面向工业物联网全场景，基于 ESP32 + LR2021 双芯架构打造的基站硬件方案。覆盖大基站（4 收 1 发下行）与小基站（1 收 1 发 + BLE 蓝牙接入），为客户提供从主控、射频、接口到整机的完整参考设计。

2
基站型号 / BS Models
4R1T
大基站射频 / Macro RF
BLE+LR
小基站双模 / Small BS
3
对外接口 / Interfaces
01 / MACRO BASE STATION

大基站 · 4 收 1 发 工业级核心

主基站设备。1 片主控 + 5 片 LR2021 射频芯片，组成 4 收 1 发高并发无线架构。

MACRO · 01

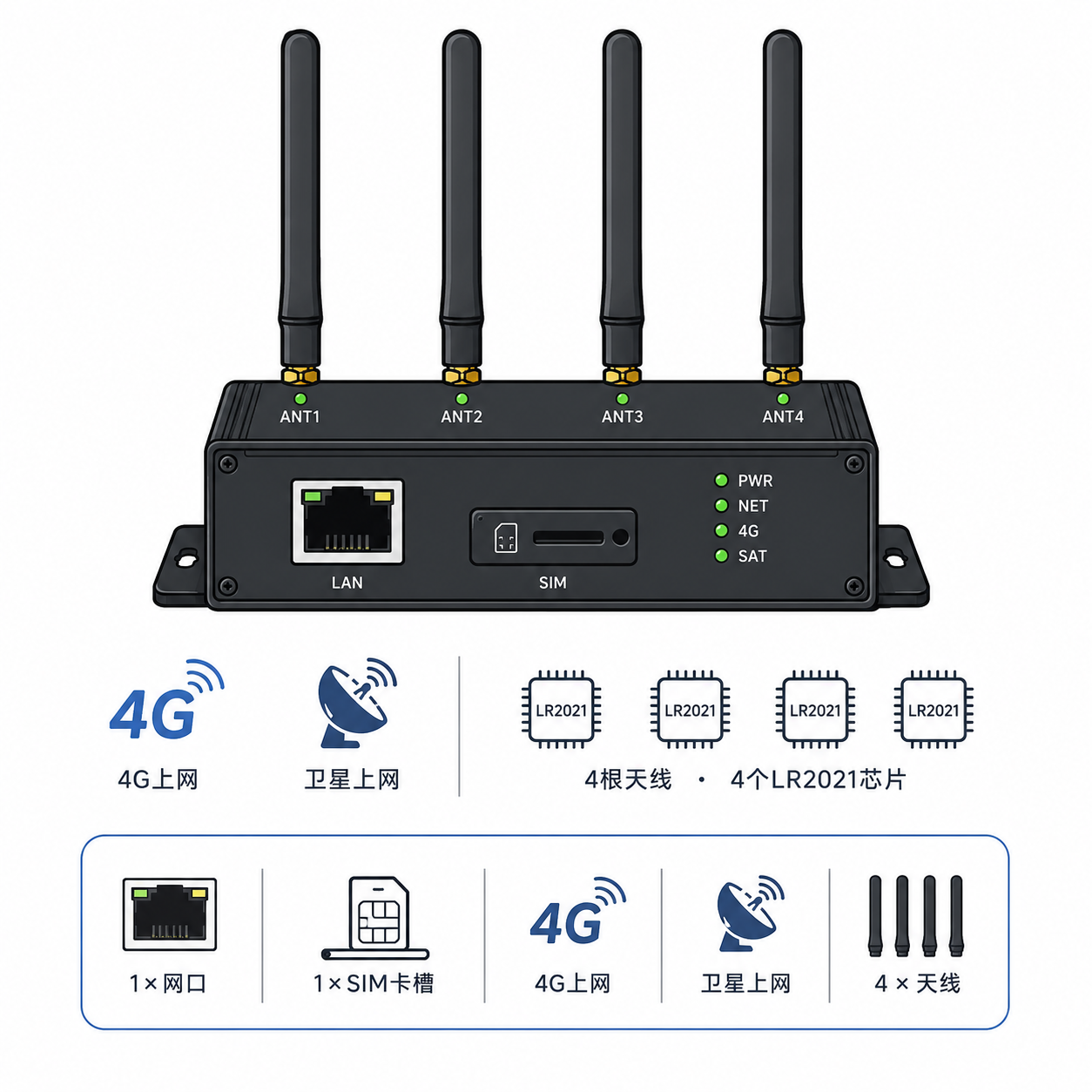

大基站实物图
ESP32-P4 5 × LR2021 4R1T DC / RJ45 / SIM

MACRO BASE STATION大 基 站

主基站设备。采用高性能 ESP32-P4 双核 RISC-V 主控，集成 5 片 LR2021 Sub-1G 无线芯片组成 4 收 1 发架构，4 路同时接收小基站 / 终端上行数据，1 路统一发送下行控制与同步信号，频分多通道并行覆盖，单基站接入能力 ×4。

MCU
ESP32-P4 · 双核 RISC-V · 400 MHz
RF · RX
4 × LR2021 · Sub-1G 并行接收
RF · TX
1 × LR2021 · Sub-1G 下行发送
RF CONFIG
4 收 1 发 · 频分多通道
POWER
DC 电源 · 9~24V 宽压输入
ETH
RJ45 · 千兆以太网 · 骨干回传
CELLULAR
SIM 卡槽 · 4G 全网通 · 蜂窝回传
02 / SMALL BASE STATION

小基站 · Sub-1G + BLE 双模接入

近端接入基站。1 片 ESP32-C6 主控同时提供 BLE 5.0 蓝牙与 LR2021 远端链路。

ESP32-C6 1 × LR2021 BLE 5.0 Sub-1G

SMALL BASE STATION小 基 站

面向近端设备接入的轻量化基站。ESP32-C6 集成 Wi-Fi 6 + BLE 5.0 + 802.15.4 三模射频，1 片 LR2021 提供与上级大基站的 Sub-1G 长距回传链路，BLE 5.0 同时接入 ≤ 100 m 范围内的蓝牙终端。单一主控双协议，硬件极简、成本可控。

MCU
ESP32-C6 · RISC-V · 160 MHz · BLE 5.0 内置
RF · Sub-1G
1 × LR2021 · 远端回传至大基站
RF · BLE
ESP32-C6 内置 · BLE 5.0 · 接入蓝牙终端
DUAL-MODE
Sub-1G + BLE · 单主控双协议
RANGE
Sub-1G 户外 ≤ 10 km · BLE ≤ 100 m
ROLE
大基站的就近延伸 + 蓝牙终端的入网网关
SMALL · 02

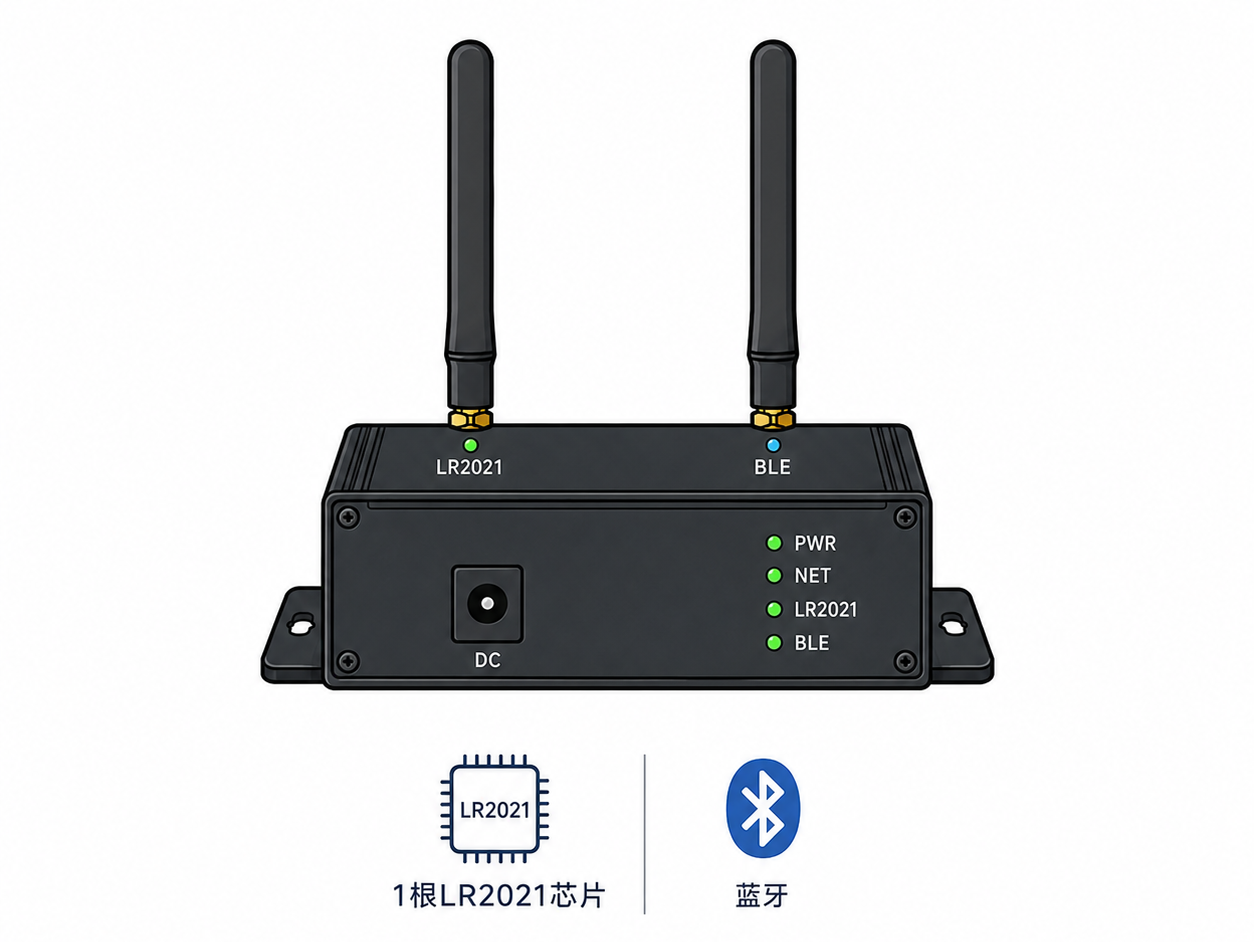

小基站实物图
03 / COMPARISON

设备规格对比

一张表看清大基站与小基站的硬件配置差异。

项目 / Item
大基站 · MACRO BS
小基站 · SMALL BS
主控 MCU
ESP32-P4 · 双核 RISC-V · 400 MHz
ESP32-C6 · RISC-V · 160 MHz
远端射频
5 × LR2021 · 4 收 1 发
1 × LR2021 · 1 收 1 发
近端射频
—
BLE 5.0 · ESP32-C6 内置
频段
SUB-1G · 433/470-510/868/915 MHz
SUB-1G + 2.4 GHz BLE
上行回传
RJ45 千兆 / SIM 4G · 双链路
Sub-1G 回传至大基站
电源
DC 9~24V 宽压
DC 5V / USB-C
接入能力
下行 4 通道并行
1 远端 + 多 BLE 终端
典型部署
机房 / 配电房 / 车间 / 铁塔 / 楼顶
园区 / 车间 / 近端点位
04 / PCB BOM

PCB 物料简要清单

大小基站核心芯片成本参考，单板物料极简，整机 BOM 优势显著。

MCU · MASTER
ESP32-P4
大基站主控 · 双核 RISC-V
¥27
/ PCS · 散单价
MCU · SLAVE
ESP32-C6
小基站主控 · 内置 BLE 5.0
¥11
/ PCS · 散单价
RF MODULE
LR2021
Sub-1G 模组 · 大站 5 片 / 小站 1 片
¥29.9
/ PCS · 散单价
05 / VS LINUX

对比 Linux 方案 · 成本优势

同场景下 ESP32 + LR2021 双芯架构 vs 通用 Linux SoC，单板成本可降低一个数量级。

OURS · 本方案
ESP32 + LR2021
双 MCU · RTOS · Sub-1G 4R1T
MAIN MCUESP32-P4 / C6
RF CHIPLR2021 · Sub-1G
MEMORY内置 SRAM
STORAGE内置 Flash
OSFreeRTOS / Zephyr
~¥40
/ 单板主控
VS
省 ¥260+
THEIRS · Linux 方案
RK3506B
Linux SoC · 3 × Cortex-A7
MAIN SoCRK3506B
MEMORY512 MB DDR
STORAGE8 GB eMMC
RF外挂 Sub-1G 模组
OSLinux · Buildroot
~¥300
/ SoC + 内存 + 存储
单板核心元器件成本 ~¥40 vs ~¥300，降幅约 87%，功耗与启动时间也大幅优于 Linux 方案。

获取完整硬件参考设计

欢迎联系我们，获取 LR2021 大小基站方案的详细硬件设计文档、原理图、BOM 清单与样机打样支持。扫描企业微信二维码，1 对 1 专属对接。
